スプライン モーター シャフト – 高耐久動力伝達用の高精度スプライン ドライブ シャフト

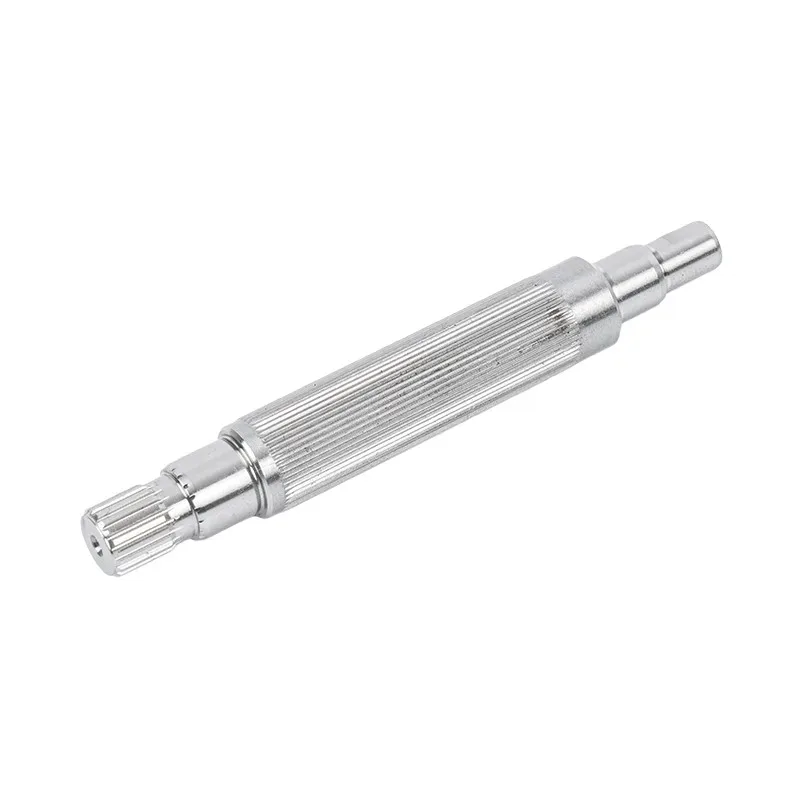

精密機械動力伝達の世界では、モーターとその駆動負荷との接続が重要です。ここで、スプラインモーターシャフトが不可欠な部品になります。単純なキー付きシャフトとは異なり、スプライン付きシャフトは、その長さに沿って機械加工された一連の尾根または歯 (スプライン) を特徴とし、対応する溝付きハブと完全に嵌合します。この設計は、比類のないトルク伝達容量、正確な角度調整、および高応力条件下での優れた耐久性を提供します。 Guanshuo では、要求の厳しい産業用途における性能と信頼性のベンチマークとなるスプライン付きモーター シャフトを設計および製造しています。 スプラインモーターシャフトシリーズには、角スプラインモータシャフト, インボリュート スプライン モータ シャフト、その他。

スプラインモーターシャフトとは何ですか?

スプライン モーター シャフトは、電気モーター、エンジン、その他の原動機からギア、ポンプ、コンプレッサーなどの別のコンポーネントにトルクを伝達するように設計された回転機械要素です。決定的な特徴は、一連の軸方向の溝と歯であるスプライン プロファイルです。このプロファイルにより、高トルクの伝達と、軸方向の移動の制限 (インボリュート スプラインの場合) または固定位置決め (ストレートサイド スプラインの場合) の両方が可能になります。複数の歯の噛み合いにより荷重が均等に分散され、単一のキー溝と比較して応力集中が大幅に軽減され、耐用年数が長くなり、システムの完全性が向上します。

Guanshuo スプラインモーターシャフトの主な利点

優れたトルク容量:複数のスプライン歯が同時に噛み合うため、キー付きシャフトよりもコンパクトな直径で大幅に高いトルクを伝達できます。

優れた位置合わせと同心度:接続されたコンポーネントの正確なセンタリングを実現し、振動や振れを最小限に抑えてスムーズな動作を実現します。

強化された耐久性:すべてのスプラインに均等に荷重が分散されることで摩耗と疲労が軽減され、キーのうねりやせん断などの一般的な故障箇所が防止されます。

動きへの適応性:特定のスプライン タイプ (インボリュート) は、軽微な位置ずれに対応し、軸方向の滑りを制御できるため、カップリングの移動が必要な用途に最適です。

高い再現性:精密機械加工により、一貫した係合と係合解除が保証され、頻繁に組み立てと分解を行う用途には不可欠です。
